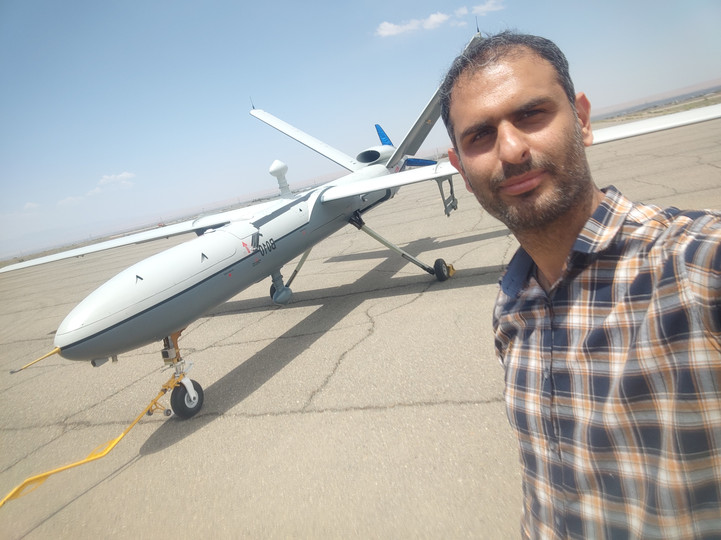

بررسی پهپاد شاهد 129؛ مشخصات فنی، طراحی، موتور و سوابق عملیاتی

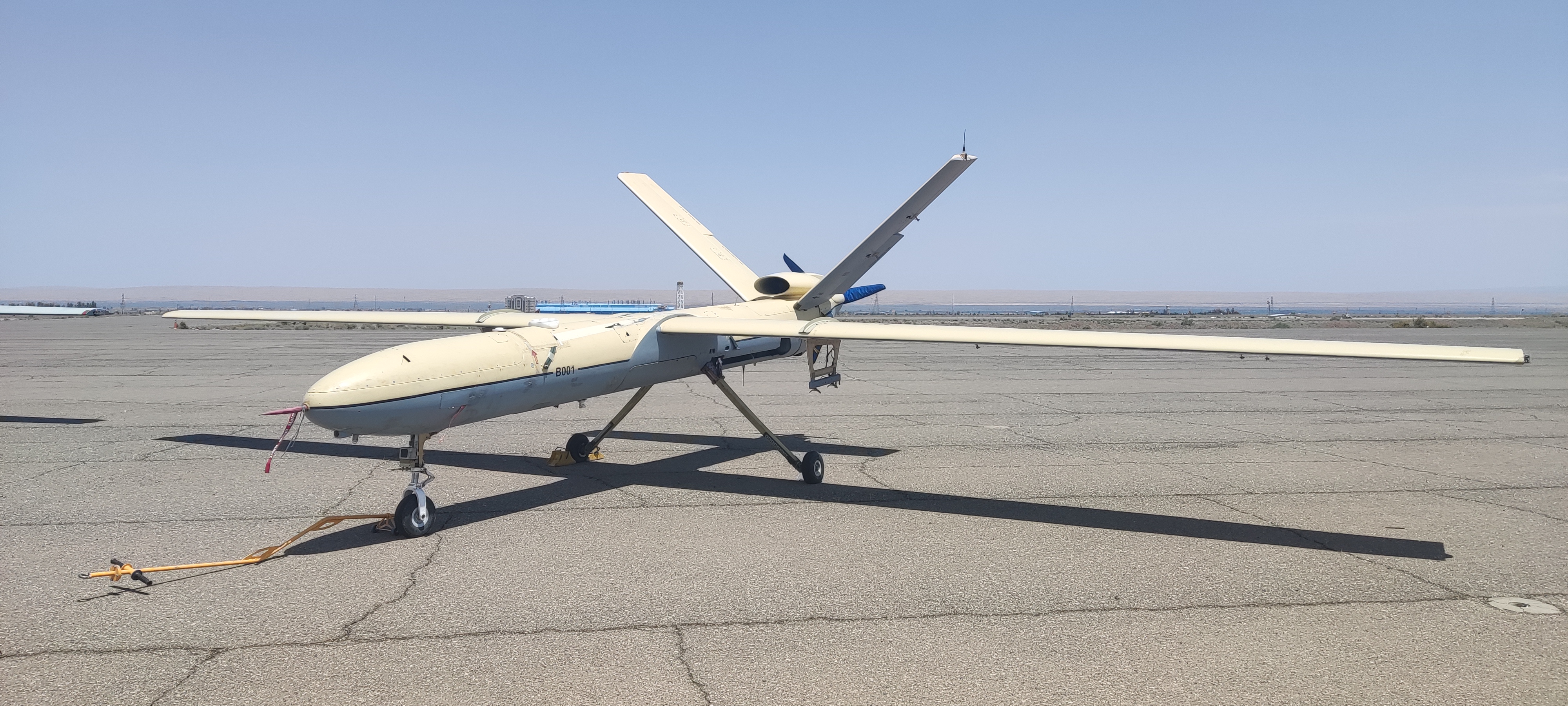

پهپاد شاهد 129 یکی از مهمترین سامانههای بدونسرنشین رزمی-شناسایی ایران در کلاس MALE یا Medium Altitude Long Endurance بهشمار میرود. این پهپاد از دید مهندسی، فقط یک پرنده رزمی نیست، بلکه یک بستر آزمایش و بلوغ فناوری برای چند نسل از سامانههای پهپادی، پیوند داده، اپتیک پروازی، یکپارچهسازی تسلیحات هدایتشونده و مفاهیم مأموریتهای مداوم شناسایی/تهاجمی محسوب میشود. بر اساس منابع عمومی موجود، شاهد 129 یک پهپاد تکموتوره با موتور Rotax 914، توان ماندگاری پروازی حدود 24 ساعت، برد رزمی در حدود 1700 کیلومتر، سقف پرواز حدود 7300 متر و ظرفیت حمل محمولهای نزدیک به 400 کیلوگرم است. این پهپاد با مأموریتهای شناسایی، مراقبت مرزی، دیدهبانی، هدفگیری، و حمل مهمات هدایتشونده سبک شناخته میشود. از منظر مهندسی هوافضا، اهمیت شاهد 129 در سه لایه قابل تحلیل است: معماری آیرودینامیکی و سازهای مناسب برای پرواز مداوم، یکپارچهسازی پیشرانش، حسگرها و تسلیحات در یک پلتفرم واحد، نقش آن بهعنوان آزمایشگاه پرنده برای توسعه فناوریهای پهپادی در ایران.
1) جایگاه شاهد 129 در خانواده پهپادهای MALE
شاهد 129 در رده پهپادهای ارتفاع متوسط و ماندگاری بالا قرار میگیرد؛ ردهای که در آن اولویت اصلی، نه سرعت بالا، بلکه برد زیاد، مداومت پروازی طولانی، هزینه عملیاتی پایینتر و قابلیت حمل سامانههای مأموریتی است. این نوع پهپادها معمولاً برای:
- گشت مرزی،
- شناسایی بلندمدت،
- مراقبت از منطقه نبرد،
- اصلاح آتش،
- حمل مهمات دقیق سبک،
- و جمعآوری اطلاعات تصویری/الکترواپتیکی
بهکار میروند.
در این چارچوب، شاهد 129 از نظر فلسفه طراحی به پهپادهایی مانند MQ-1 Predator و IAI Heron نزدیک است؛ هرچند از نظر سطح فناوری، بارِ مفهومی و سامانههای ارتباطی/حسگری، تفاوتهایی میان آنها وجود دارد.
2) مشخصات فنی گزارششده
مشخصات عمومی
بر پایه منابع باز، مشخصات غالبِ گزارششده برای شاهد 129 چنین است:
- نوع: پهپاد رزمی-شناسایی MALE
- موتور: Rotax 914
- آرایش پیشران: تکموتوره، ملخکش/پروپفلا
- ماندگاری پروازی: حدود 24 ساعت
- برد رزمی: حدود 1700 کیلومتر
- برد انتقالی (Ferry Range): حدود 3400 کیلومتر
- سقف پرواز: حدود 7300 متر
- سرعت巡航: حدود 150 کیلومتر بر ساعت
- ظرفیت محموله: حدود 400 کیلوگرم
- تسلیحات گزارششده: تا 4 مهمات هدایتشونده سبک از خانواده Sadid-345
ابعاد هندسی گزارششده
- طول: حدود 8 متر
- دهانه بال: حدود 16 متر
- ارتفاع: حدود 3.1 متر
این اعداد نشان میدهند که شاهد 129 در کلاس پهپادهای متوسط با بال بلند و نسبت منظری مناسب قرار دارد؛ آرایشی که برای کاهش پسای القایی و افزایش راندمان در پرواز طولانیمدت انتخاب میشود.
3) پیشرانش: موتور Rotax 914
یکی از مهمترین شاخصههای مهندسی شاهد 129، استفاده از موتور Rotax 914 است. این موتور یک موتور چهارسیلندر، چهارزمانه، توربوشارژ و متداول در هواگردهای سبک است.
ویژگیهای فنی موتور
- چهارسیلندر
- چهارزمانه
- توربوشارژ
- توان خروجی: حدود 75 کیلووات یا 100 اسب بخار
- راندمان مناسب در ارتفاع
- وزن و مصرف سوخت نسبتاً پایین نسبت به توان تولیدی
چرا Rotax 914 مهم است؟
از دید مهندسی، انتخاب این موتور چند مزیت دارد:
-
قابلیت اطمینان بالا
این موتور در پلتفرمهای سبک هوانوردی شناختهشده است و برای مأموریتهای طولانی مناسب بهنظر میرسد.
-
مصرف سوخت بهینهتر
برای پهپادی که مأموریت 24 ساعته دارد، نسبت توان به مصرف سوخت بسیار مهم است.
-
سازگاری با مأموریت MALE
این موتور برای پرواز کروز طولانی، ارتفاع متوسط و بار عملیاتی سبک تا متوسط مناسب است.
-
امکان نگهداری و پشتیبانی سادهتر
در سامانههای بدونسرنشین، سادگی پشتیبانی و تعمیرات نقش کلیدی در آمادگی رزمی دارد.
تحلیل مهندسی
استفاده از Rotax 914 نشان میدهد طراحی شاهد 129 بهسمت کاربردگرایی و بلوغ عملیاتی رفته است، نه لزوماً بهرهگیری از موتورهای بومی پیچیده یا پیشرانهای پرقدرت. این انتخاب، برای یک پهپاد شناسایی-رزمی با مأموریت مداوم، تصمیمی منطقی است؛ چون اولویت اصلی، اعتمادپذیری و ماندگاری است، نه اوجگیری یا سرعت بالا.
4) آیرودینامیک و معماری سازهای
شاهد 129 از نظر پیکربندی، بهاحتمال زیاد از آرایش کلاسیک پهپادهای MALE بهره میبرد:
- بال بلند و نسبت منظری بالا
- بدنه باریک
- دم V یا آرایش پایدارکننده متناسب با کاهش درگ
- موتور ملخکش در بخش عقب یا آرایش متناسب با بهینهسازی دید حسگرها
- محفظه/بخش زیر بدنه برای محموله و حسگرها
مزیت بال بلند
بال بلند باعث میشود:
- راندمان آیرودینامیکی در سرعتهای کروز افزایش یابد
- زمان ماندگاری پروازی بهتر شود
- مقاومت القایی کاهش یابد
- پرواز در ارتفاع متوسط اقتصادیتر شود
مزیت نسبت منظری بالا
نسبت منظری بال بالا، برای پهپادهای مداومتمحور، یک انتخاب رایج است؛ زیرا توان لازم برای تولید برا برآ و حفظ پرواز را کاهش میدهد.
محفظه زیر بدنه
وجود محفظه یا برآمدگی زیر بدنه برای حمل:
- حسگر الکترواپتیکی،
- غلاف پایش،
- یا محموله تسلیحاتی
از نظر طراحی بسیار مهم است. این بخش باید بهگونهای طراحی شود که:
- مرکز جرم را در محدوده قابلقبول نگه دارد،
- بر پایداری طولی اثر مخرب نگذارد،
- و دید حسگرها را محدود نکند.
5) سامانه حسگرها و بار مأموریتی
حسگرهای گزارششده
در منابع باز، حسگرهای اصلی گزارششده برای شاهد 129 شامل موارد زیر است:
- سامانه الکترواپتیکی/مادونقرمز (EO/IR) با نصب گیمبالی
- Laser Range Finder
- در برخی منابع: infrared sensor
- در بعضی توصیفهای غیررسمی: multi-sensor EO package
تحلیل فنی حسگرها
5.1 سامانه EO/IR
این سامانه معمولاً شامل:
- دوربین روز با زوم اپتیکی،
- دوربین حرارتی/مادونقرمز،
- پایدارساز ژیروسکوپی،
- و واحد پردازش تصویر
است. هدف آن:
- شناسایی اهداف،
- ردیابی،
- تعیین مختصات،
- و کمک به هدایت مهمات
میباشد.
5.2 Laser Range Finder
بردیاب لیزری برای:
- تعیین فاصله دقیق تا هدف،
- بهبود دقت هدفگیری،
- و کمک به محاسبات تسلیحاتی
بسیار حیاتی است.
درباره SAR
در برخی بحثها و گزارشهای غیرقطعی، صحبت از امکان حمل SAR یا رادار دهانه ترکیبی شده، اما در منابع قابلاعتنای عمومی که بررسی شد، وجود SAR برای شاهد 129 بهصورت قطعی تأیید نشده است. بنابراین در مقاله بهتر است این بخش را با احتیاط بنویسید:
«در منابع عمومیِ قابلراستیآزمایی، وجود سامانه SAR برای شاهد 129 بهطور قطعی تأیید نشده است، هرچند برخی گمانهزنیها درباره توسعههای آتی آن مطرح بودهاند.»
6) تسلیحات و قابلیت ضربتی
شاهد 129 بهعنوان یک UCAV، تنها پرنده شناسایی نیست، بلکه قابلیت حمل تسلیحات سبک هدایتشونده را نیز دارد.
مهمات گزارششده
- Sadid-345 PGM
- ظرفیت حمل تا 4 فروند روی دو پایلون دوبل
اهمیت فنی
یک پهپاد شناسایی وقتی به پهپاد رزمی تبدیل میشود که سه چیز داشته باشد:
- سامانه هدفگیری دقیق
- پیوند داده مناسب
- توان حمل مهمات سبک هدایتشونده
شاهد 129 هر سه ویژگی را در حدی عملیاتی داراست. این یعنی این پلتفرم فقط یک سامانه تصویربرداری نیست؛ بلکه میتواند در نقش:
- شکار هدف نرم
- ضربه دقیق به اهداف فرصت
- حمایت از عملیاتهای مرزی
- و حمله کمهزینه
استفاده شود.
7) مأموریتها و کاربردهای عملیاتی گزارششده
7.1 سوریه
یکی از شناختهشدهترین موارد عملیات شاهد 129، حضور آن در سوریه است. در منابع عمومی، به یک رخداد مهم اشاره شده که در آن یک نمونه مسلح از شاهد 129 در سال 2017 در جنوبشرق سوریه توسط یک جنگنده آمریکایی ساقط شد. این رخداد از نظر تحلیلی نشان میدهد که این پهپاد در محیط عملیاتی واقعی، برای ماموریتهای تهاجمی بهکار گرفته شده است.
7.2 ایران
در داخل ایران، گزارشها بیشتر به این پهپاد بهعنوان ابزار:
- گشت مرزی،
- کنترل منطقهای،
- عملیات شناسایی،
- و نمایش توانمندی صنعتی
اشاره دارند. از منظر فناوری، شاهد 129 بهوضوح در زمره پلتفرمهایی قرار میگیرد که برای بلوغ زنجیره طراحی تا بهرهبرداری در صنعت پهپادی ایران نقش داشتهاند.
7.3 سایر مناطق
در برخی گزارشهای باز، اشارههایی به استفاده از پهپادهای ایرانی در مناطق دیگر از جمله عراق شده است، اما تخصیص قطعی همه آن عملیاتها به شاهد 129 همیشه ممکن نیست. بنابراین برای مقاله تخصصی بهتر است از ادعاهای غیرمستند پرهیز شود و صرفاً به مواردی اشاره شود که منبع روشن دارند.
8) شاهد 129 بهعنوان بستر توسعه فناوری
این بخش از مهمترین قسمتهای مقاله شماست، چون نگاه مهندسی را جلب میکند.
شاهد 129 را میتوان یک پلتفرم آزمایشی/عملیاتی دانست که روی آن چند فناوری کلیدی توسعه یافته یا ارزیابی شدهاند:
8.1 یکپارچهسازی حسگر و تسلیح
تبدیل یک پهپاد شناسایی به پهپاد رزمی، نیازمند:
- بازطراحی جایگذاری حسگر
- حل تداخل الکترومغناطیسی
- مدیریت مرکز جرم
- تقویت نقاط نصب تسلیحات
- و اطمینان از پایداری در هنگام رهاسازی مهمات
است. این فرایند برای هر دفتر طراحی هواپیما، یک پروژه کاملاً مهندسی و حساس است.
8.2 طراحی برای ماندگاری
پهپاد MALE باید بتواند:
- ساعتها پرواز کند،
- سوخت کافی حمل کند،
- و با حداقل بار نگهداری کار کند.
این یعنی مهندسی آن بیشتر بر:
- بهرهوری آیرودینامیکی،
- وزن پایین،
- نسبت سوخت به برد،
- و قابلیت اطمینان
متمرکز است.
8.3 بلوغ سامانه پیوند داده
هرچند جزئیات رسمی پیوند داده شاهد 129 عمومی نیست، اما واضح است که این کلاس پهپاد نیازمند:
- ارتباط کنترل پروازی،
- ارسال تصویر زنده،
- لینک فرمان تسلیحاتی،
- و احتمالاً پایداری ارتباط در شعاع عملیاتی
است. از منظر صنعتی، این بخش یکی از مهمترین آزمایشگاههای فناوری بومی است.
9) مقایسه با پهپادهای مشابه خارجی
برای جلب نظر مهندسین، مقایسه با نمونههای همرده بسیار مهم است.
9.1 MQ-1 Predator
- کلاس: MALE
- مأموریت: ISR و ضربتی
- موتور: Rotax class / کلاس موتور سبک
- ویژگی اصلی: پیشگام در ترکیب شناسایی و حمله دقیق
مقایسه:
شاهد 129 از نظر فلسفه مأموریتی به پرداتور نزدیک است، اما از نظر سطح بلوغ صنعتی و سامانههای اطلاعاتی/شبکهای، باید با احتیاط مقایسه شود.
9.2 IAI Heron
- کلاس: MALE
- تمرکز: شناسایی بلندمدت
- ماندگاری پرواز بسیار بالا
مقایسه:
هرون بیشتر پلتفرم ISR پیشرفته است، در حالی که شاهد 129 یک پلتفرم ترکیبی ISR/strike محسوب میشود.
9.3 Bayraktar TB2
- کلاس: MALE سبک
- تمرکز: ضربت دقیق
- شهرت جهانی در جنگهای اخیر
مقایسه:
TB2 سبکتر و تاکتیکیتر است. شاهد 129 از نظر ابعاد و ماندگاری، در کلاس بالاتر و سنگینتری قرار میگیرد.
9.4 Wing Loong I / II
- کلاس: MALE
- مأموریت: شناسایی/رزمی
- حمل مهمات هدایتشونده
مقایسه:
شاهد 129 از نظر مفهوم عملیاتی بسیار همخانواده با این پهپادهاست: پرندههای چندمنظوره با مأموریتهای طولانی و strike-capable.
10) آیا شاهد 129 را میتوان سکوی فناوری دانست؟
بله، و این بخش برای مخاطب مهندسی بسیار مهم است.
شاهد 129 از نگاه یک دفتر طراحی هواپیما، احتمالاً نقشهای زیر را ایفا کرده است:
- اعتبارسنجی سازه سبک و بال بلند
- آزمایش integration حسگرهای EO/IR
- ارزیابی پایداری در مأموریت طولانی
- آزمون حمل مهمات هدایتشونده
- توسعه روشهای کنترل و پیوند داده
- شناخت محدودیتهای طراحی داخلی در مأموریتهای واقعی
به بیان ساده، این پهپاد فقط یک «محصول» نیست؛ بلکه یک زیرساخت یادگیری صنعتی است. چنین پلتفرمهایی معمولاً زمینهساز نسلهای بعدی، مانند سامانههای بزرگتر، سریعتر یا پنهانکارتر میشوند.
11) قدرتها و نقاط قوت مهندسی شاهد 129
نقاط قوت
- ماندگاری پروازی بالا
- مناسب برای مأموریتهای طولانی
- توان حمل همزمان حسگر و تسلیحات
- طراحی مناسب برای عملیات رزمی کمهزینه
- قابلیت استفاده در نقشهای متنوع
- پیشرانش شناختهشده و نسبتاً قابل اتکا
- بستر مناسب برای توسعه فناوریهای پهپادی
محدودیتهای احتمالی
- سرعت پایینتر از هواگردهای سرنشیندار
- آسیبپذیری در برابر سامانههای پدافندی پیشرفته
- محدودیت در برد ارتباطی واقعی نسبت به برد فریگین
- ابهام در کیفیت و سطح سامانههای حسگری نسبت به نمونههای برتر غربی
- عدم شفافیت درباره برخی مشخصات دقیق در منابع عمومی
12) جمعبندی مهندسی
شاهد 129 را باید یکی از مهمترین پهپادهای عملیاتی ایران در کلاس MALE دانست؛ پهپادی که نهفقط در نقش شناسایی، بلکه بهعنوان سکوی رزمی و فناوریمحور اهمیت دارد. این سامانه با موتور Rotax 914، ماندگاری حدود 24 ساعته، محموله قابلتوجه، و امکان حمل مهمات هدایتشونده، نشان میدهد که طراحی آن بر تعادل میان دوام، کارایی و مأموریت رزمی استوار بوده است.
از نظر یک مهندس هوافضا، ارزش اصلی شاهد 129 در این است که:
- یک پلتفرم چندمنظوره است،
- از نظر سازه و آیرودینامیک برای مأموریتهای مداوم بهینه شده،
- و از منظر صنعتی، بهعنوان بستر آزمون فناوریهای پهپادی اهمیت ویژهای دارد.
اگر هدف مقاله، جلب توجه یک مهندس طراحی هواپیما باشد، باید روی این نکته تأکید شود که شاهد 129 تنها یک پهپاد نیست؛ بلکه نمونهای از گذار یک صنعت به سمت طراحی سیستم-محور، مأموریتمحور و عملیاتیمحور است.
پهپاد شاهد 129 را میتوان یکی از شاخصترین پلتفرمهای MALE ایرانی دانست که با ترکیب ماندگاری بالا، توان حمل حسگرهای EO/IR، امکان حمل تسلیحات هدایتشونده و پیشرانش سبک اما قابل اتکا، به سکوی مهمی برای توسعه فناوریهای هوافضایی تبدیل شده است. این پهپاد در نگاه مهندسی، هم یک ابزار عملیاتی و هم یک آزمایشگاه پرنده برای بلوغ طراحی، یکپارچهسازی سامانهها و توسعه نسلهای بعدی پهپادهای رزمی ایران محسوب میشود.
